Ogrzewanie podłogowe schemat: instalacja i układy

Redakcja 2026-01-07 10:05 / Aktualizacja: 2026-04-14 12:24:56 | Udostępnij:

Planujesz instalację ogrzewania podłogowego i szukasz klarownego schematu, który poprowadzi cię przez kolejne etapy? Rozumiem, ile wątpliwości budzi układ rur, dobór elementów czy warstwy izolacyjne to system, gdzie każdy detal decyduje o komforcie na lata. W tym artykule rozłożymy na części pierwsze schemat elementów, dopasowanie do źródeł ciepła oraz układy rur meandrowe i spiralne, a na koniec zajrzymy w przekrój konstrukcji, byś wiedział dokładnie, jak układać warstwy od podłoża po wykończenie.

Ogrzewanie podłogowe schemat

Schemat elementów ogrzewania podłogowego

Ogrzewanie podłogowe opiera się na precyzyjnie dobranych komponentach, które tworzą spójny schemat instalacji. Kluczowe są rury rozprowadzające ciepło, kolektory rozdzielcze z siłownikami oraz jednostki mieszające, zapobiegające przegrzaniu podłogi. Izolacja termiczna pod rurami, jak płyty XPS, minimalizuje straty ciepła, a regulatory pogodowe dostosowują temperaturę do warunków zewnętrznych. Schemat obejmuje też pompy obiegowe, zapewniające równomierny przepływ medium grzewczego. Bez tych elementów system traci efektywność, dlatego ich rozmieszczenie musi być przemyślane od początku.

W schemacie wodnego ogrzewania podłogowego kolektor główny dzieli obieg na pętle, z których każda obsługuje 80-120 m². Siłowniki elektryczne otwierają i zamykają zawory, regulując przepływ w zależności od temperatury w pomieszczeniu. Jednostka mieszająca obniża temperaturę z obiegu pierwotnego do 35-45°C, chroniąc posadzkę przed naprężeniami termicznymi. Rury PEX-Al-PEX o średnicy 16 mm wytrzymują ciśnienie do 10 bar, co gwarantuje trwałość przez dekady. Taki układ pozwala na strefowe sterowanie, np. wyższą temperaturę w łazience.

Podstawowe elementy w liście

  • Rury PEX lub PE-RT: elastyczne, odporne na korozję, średnica 16-20 mm.
  • Kolektor rozdzielczy: 4-12 obwodów z przepływomierzami i zaworami termostatycznymi.
  • Jednostka mieszająca: z pompą i termostatem, max. ΔT 10°C.
  • Izolacja: styropian EPS 100 lub XPS λ=0,034 W/mK, grubość 30-100 mm.
  • Regulatory: pokojowe lub pogodowe z czujnikami podłogowymi.

W praktyce schemat elementów integruje się z istniejącą instalacją poprzez złączki zaciskowe, unikając spawania na budowie. Czujniki temperatury montowane w podłodze wysyłają sygnał do siłowników, co automatyzuje cały proces. Dla większych powierzchni stosuje się kilka kolektorów, połączonych równolegle, by uniknąć spadków ciśnienia. Ten modułowy schemat ułatwia rozbudowę i serwis, np. płukanie układu bez demontażu podłogi.

Dowiedz się więcej o budowa rozdzielacza do ogrzewania podłogowego

Dobór schematu podłogówki do źródła ciepła

Dobór schematu ogrzewania podłogowego zależy przede wszystkim od źródła ciepła, bo każdy typ wymaga innego rozprowadzenia medium. Pompy ciepła niskotemperaturowe idealnie pasują do podłogówki, gdzie temperatura zasilania nie przekracza 40°C, co maksymalizuje ich COP. Kotły gazowe kondensacyjne potrzebują jednostki mieszającej, by obniżyć parametry z 60°C do podłogowych wartości. W schemacie elektrycznym maty grzewcze łączą się bezpośrednio z siecią, bez kolektorów. Analiza mocy źródła określa liczbę pętli i rozstaw rur.

Schemat dla pompy ciepła zakłada bufor ciepła o pojemności 200-500 l, stabilizujący obieg. Rury układane gęściej w strefach zewnętrznych kompensują straty przez ściany. Dla kotłów na pellet lub węgiel kluczowa jest antyskwotowa regulacja, zapobiegająca kondensacji w rurach. Hybrydowe systemy łączą podłogówkę z grzejnikami, dzieląc kolektor na obiegi. Taki dobór oszczędza do 25% energii rocznie.

Porównując efektywność, pompy ciepła w schemacie podłogowym osiągają najwyższą wydajność. Wykres poniżej ilustruje roczne zużycie energii dla różnych źródeł przy tej samej powierzchni 100 m².

Zobacz także wykładzina na ogrzewanie podłogowe

W renowacjach dobór schematu uwzględnia nośność podłoża dla gruntów słabych stosuje się lekkie maty izolacyjne. Integracja z fotowoltaiką w elektrycznej podłogówce zwraca inwestycję w 5-7 lat. Zawsze sprawdzaj parametry źródła, by schemat nie generował strat.

Układ rur w schemacie wodnego ogrzewania podłogowego

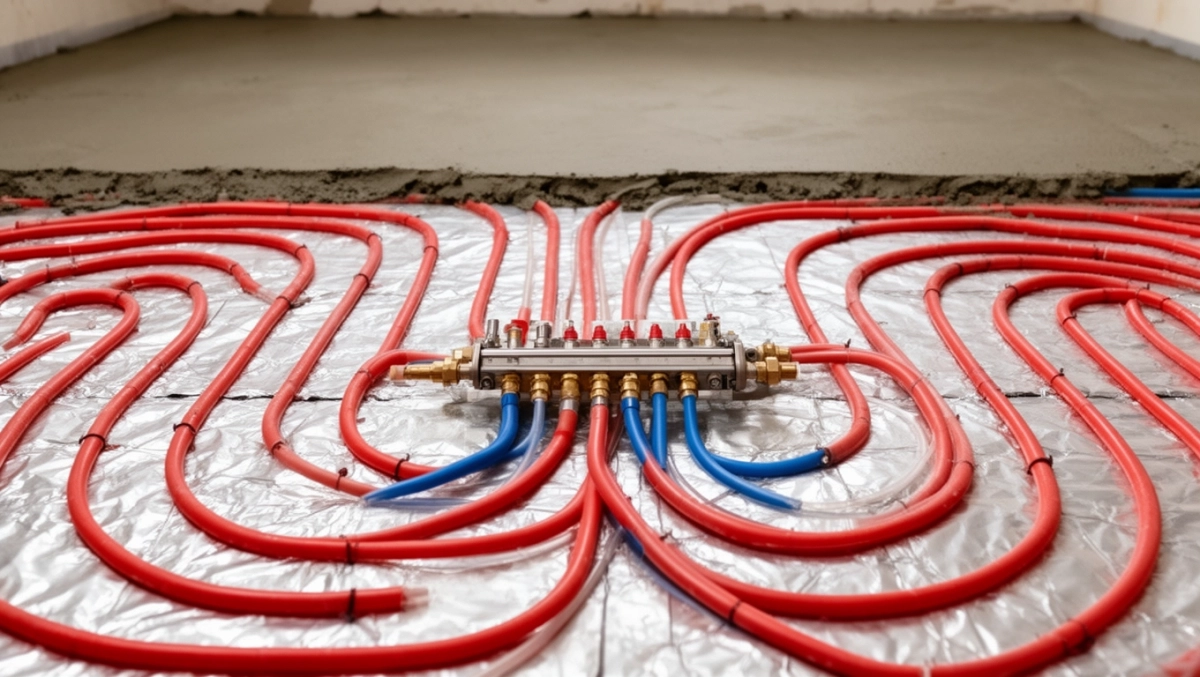

Schemat wodnego ogrzewania podłogowego zaczyna się od kolektora, skąd rury biegną do pętli w podłodze, wracając jako obieg zwrotny. Rozstaw rur 10-30 cm dostosowuje się do obciążenia cieplnego pomieszczenia gęściej w łazienkach, rzadziej w salonach. Izolacja pod rurami zapobiega ucieczce ciepła w dół, a folie barierowe chronią przed dyfuzją pary. Schemat zakłada dylatację co 40 m², by posadzka nie pękała. Przepływ w każdej pętli reguluje się na 2-4 l/min.

Układ rur musi unikać skrzyżowań pod ciężkimi meblami, co mogłoby uszkodzić izolację. W schemacie stosuje się złączki proste i kolana o promieniu gięcia min. 5D. Dla wielopoziomowych budynków pionowe szachty rozdzielcze minimalizują 길kość rur. Test szczelności pod ciśnieniem 6 bar przed zalaniem wylewką to standard. Taki schemat zapewnia równomierne ogrzewanie bez zimnych stref.

Polecamy Suchy system ogrzewania podłogowego

  • Rozstaw 10 cm: łazienki, max. 80 W/m².
  • Rozstaw 15 cm: pokoje dzienne, 60-70 W/m².
  • Rozstaw 25-30 cm: korytarze, min. 40 W/m².
  • Długość pętli: max. 100-120 m, spadek ciśnienia <30 kPa.

W dużych pomieszczeniach schemat dzieli podłogę na strefy z osobnymi siłownikami. Automatyka z głowicami termoelektrycznymi reaguje na wilgotność, zapobiegając kondensacji. Regularne odpowietrzanie układu przedłuża żywotność.

Schemat układu meandrowego w podłogówce

Schemat meandrowy w ogrzewaniu podłogowym układa rury zygzakiem, równolegle do krótszej ściany, co zapewnia szybki rozruch i równomierny rozkład ciepła. Zaczyna się od narożnika zewnętrznego, gdzie straty są największe, przechodząc do środka pomieszczenia. Rozstaw 15-20 cm minimalizuje różnicę temperatur między pętlami. Idealny dla prostokątnych pokoi o długości do 8 m. Ten układ redukuje potrzebę jednostki mieszającej dzięki niższemu ΔT.

W meandrze rury biegną prostopadle do kierunku przepływu powietrza, co poprawia konwekcję. Schemat unika ostrych załamań, stosując łuki o R=80 mm. Dla pomieszczeń z oknami gęstszy rozstaw pod nimi kompensuje mostki termiczne. Montaż na płytach rozdzielczych przyspiesza pracę, eliminując klipsy. Temperatura podłogi stabilizuje się w 10 minut po włączeniu.

Schemat meandrowy sprawdza się w otwartych przestrzeniach, gdzie jednolita temperatura jest priorytetem. W łazienkach łączy się z matami grzejnymi dla przyspieszenia suszenia. Symulacje CFD potwierdzają mniejsze wahania ciepła niż w spiralnym odpowiedniku.

Schemat układu spiralnego w ogrzewaniu podłogowym

Spiralny schemat ogrzewania podłogowego tworzy koncentryczne pętle od środka pomieszczenia na zewnątrz, równomiernie dystrybuując ciepło w kwadratowych lub okrągłych przestrzeniach. Przepływ zaczyna się centralnie, co wyrównuje temperaturę na całej powierzchni bez gradientów. Rozstaw zwiększany o 2-3 cm na obrzeżach dostosowuje do strat obwodowych. Ten układ skraca całkowitą długość rur o 10-15% w porównaniu do meandru. Doskonały dla kuchni czy salonów z wyspą.

W spirali rury układane są na siatce o module 50 cm, ułatwiając centrowanie. Schemat integruje dylatację w formie szczelin, zapobiegając naprężeniom. Dla nieregularnych kształtów modyfikuje się promień wewnętrzny. Wysoka symetria poprawia efektywność hydrauliczną, wymagając mniejszej mocy pompy.

  • Zalety spirali: brak zimnych rogów, szybka stabilizacja ciepła.
  • Wady: trudniejszy montaż w ciasnych kątach.
  • Zastosowanie: pomieszczenia >25 m² o symetrycznym układzie.

Schemat spiralny łączy się z sensorami w kilku punktach, kalibrując przepływ. W renowacjach frezuje się rowki w istniejącej wylewce pod spiralę.

Układ mat i kabli w elektrycznej podłogówce

Elektryczne ogrzewanie podłogowe schematycznie opiera się na matach lub kablach grzewczych, podłączonych do termostatu z czujnikiem kapilarnym. Maty samoprzylepne o mocy 150-200 W/m² układane są w rolkach 0,5-1 m szerokości, pokrywając 85-95% powierzchni. Kable stosuje się w mokrych wylewkach, z rozstawem 8-15 cm regulowanym zaciskami. Schemat unika zakładania pod meblami, by nie przekraczać 60°C podłogą. Zasilanie 230V lub 400V dla dużych obszarów.

W schemacie mat układ podtynkowy wymaga folii aluminiowej odbijającej ciepło w górę. Czujnik temperatury zatopiony w wylewce 5 cm od ściany kalibruje limiter do 50°C. Dla łazienek wodoodporne maty IP67 z siatką polimerową. Test rezystancji przed zalaniem potwierdza integralność. Ten system działa niezależnie od centralnego ogrzewania.

Kable grzewcze w schemacie podwójnym skręcie minimalizują pole elektromagnetyczne. Długość pętli do 100 m na termostat, z zimnym odcinkiem w tynku. Integracja z aplikacjami pozwala na harmonogramy. Oszczędność w trybie podtrzymującym sięga 40%.

Przekrój schematu konstrukcji ogrzewania podłogowego

Przekrój schematu konstrukcji ogrzewania podłogowego pokazuje warstwy od podłoża: izolacja termiczna 50-100 mm XPS lub styrodur, na której mocuje się rury lub maty.Następnie folia PE jako paroizolacja, potem rury w rozstawie z klipsami lub na płytach. Wylewka betonowa 5-7 cm z włóknami rozprowadza ciepło, zwieńczona płytkami lub panelami. Schemat uwzględnia dylatację brzegową 5-10 mm pianką. Całość nosi obciążenie do 500 kg/m².

W suchym układzie przekrój zastępuje wylewkę płytami OSB na stelażu, z matami w szczelinach. Izolacja akustyczna pod XPS redukuje hałas krokowy o 20 dB. Dla renowacji cienkowarstwowa masa samopoziomująca 3 cm nad rurami. Schemat wodny wymaga screedu cementowego min. 45 N/mm².

Więcej szczegółów na temat , stronie poświęconej ogrzewaniu. Przekrój zbroi się siatką 150x150 mm nad rurami, zapobiegając pęknięciom. Test wilgotności wylewki <2% przed układaniem okładziny gwarantuje przyczepność.

  • Warstwa 1: Podłoże + izolacja λ≤0,035 W/mK.
  • Warstwa 2: Rury/maty + taśma dylatacyjna.
  • Warstwa 3: Wylewka 65-75°C max. temperatura.
  • Warstwa 4: Okładzina przewodząca ciepło, R<0,15 m²K/W.

Pytania i odpowiedzi: Schemat ogrzewania podłogowego

  • Jaki jest podstawowy schemat rozprowadzenia rur w ogrzewaniu podłogowym?

    Schemat obejmuje układanie rur PEX lub PE-RT o średnicy 16-20 mm w pętle meandryczne lub spiralne, z rozstawem 10-30 cm w zależności od pomieszczenia. Rury łączą się z kolektorem rozdzielczym z siłownikami, a całość izoluje się płytami styropianowymi lub XPS pod posadzką, z dylatacją co 30-40 m².

  • Jakie warstwy izolacyjne stosować w schemacie montażu ogrzewania podłogowego?

    Pod rurami układa się płyty izolacyjne ze styropianu lub XPS o współczynniku przewodzenia ciepła λ ≤ 0,035 W/mK, co minimalizuje straty ciepła do gruntu. Izolacja musi mieć rowki pod rury i grubość dostosowaną do obciążenia posadzki.

  • Jaki rozstaw rur zalecany jest w różnych pomieszczeniach według schematu?

    W łazienkach i kuchniach stosuje się gęstszy rozstaw 10-15 cm dla wyższej temperatury, w salonach i sypialniach 20-30 cm. Unika się układania pod ciężkimi meblami i skrzyżowań rur, zachowując równomierny rozkład ciepła.

  • Co zawiera schemat wodny ogrzewania podłogowego i jak działa jednostka mieszająca?

    Schemat wodny to obieg pierwotny z kotła, jednostka mieszająca obniżająca temperaturę wody do 45-55°C oraz kolektor rozdzielający przepływ. Jednostka mieszająca chroni posadzkę przed przegrzaniem, integrując system z pompami ciepła lub kotłami gazowymi.
