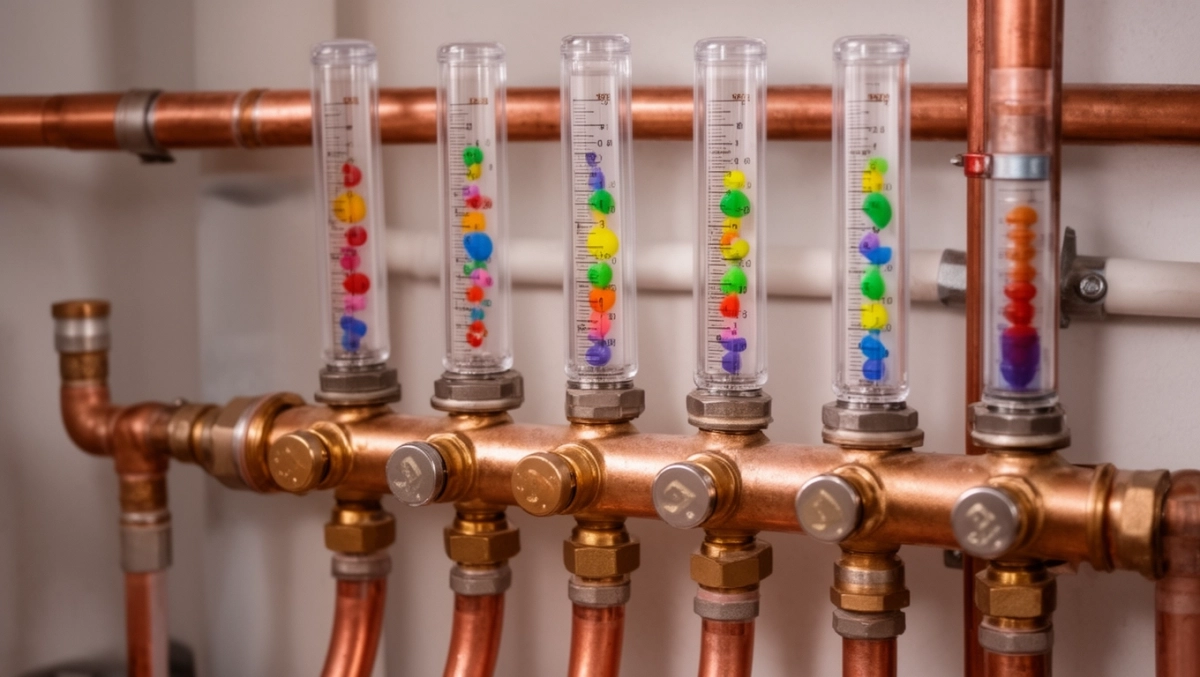

Jak ustawić rotametry w podłogówce? Krok po kroku

Redakcja 2026-01-14 20:42 / Aktualizacja: 2026-03-16 20:18:44 | Udostępnij:

Wyobraź sobie, że w twoim domu jedna sypialnia promienieje ciepłem, a salon ledwo się grzeje to znak, że rotametry w rozdzielaczu podłogówki potrzebują precyzyjnej regulacji. Opowiem ci, jak to zrobić krok po kroku: zacznij od ustawiania przepływu według mocy pętli, unikaj identycznych wartości na wszystkich obiegach i reguluj organoleptycznie, obserwując temperatury pomieszczeń. Dzięki temu zyskasz równomierne ogrzewanie, optymalną różnicę temperatur ΔT i zrównoważoną pracę całej instalacji, bez skomplikowanych obliczeń.

Jak ustawić rotametry w podłogówce

Ustawianie rotametrów wg mocy pętli grzewczej

Przepływ w rotametrach dobiera się przede wszystkim do zapotrzebowania mocy danej pętli grzewczej, a nie jej długości. W typowych instalacjach podłogowych wynosi on 1,5–2 l/min, co zapewnia efektywne przekazywanie ciepła. Moc pętli zależy od powierzchni pomieszczenia i izolacji, więc krótsza pętla w dobrze ocieplonym pokoju może wymagać tyle samo, co dłuższa w słabszym. Zawsze mierz rzeczywistą moc projektową, jeśli jest dostępna, by uniknąć strat energii. Ta zasada gwarantuje, że wszystkie pomieszczenia osiągną pożądaną temperaturę podłogi, zwykle 28–32°C.

Podczas regulacji skup się na równowadze hydraulicznej zbyt niski przepływ poniżej 0,5 l/min uniemożliwi cyrkulację, a nadmiar spowoduje hałas i nierówności. Użyj termometrów na zasilaniu i powrocie, by monitorować ΔT, optymalnie 5–7°C. W nowoczesnych systemach z pompami o zmiennej prędkości dostosuj je dynamicznie. Pamiętaj, że siłowniki termiczne na rozdzielaczu muszą być w pozycji otwartej na początek. Taka metoda pozwala na precyzyjne dostrojenie bez ryzyka przegrzania podłogi.

Przykładowo, pętla o mocy 1 kW ustaw na 1,5 l/min, a dla 2 kW podnieś do 2 l/min. Testuj zmiany stopniowo, co 0,2 l/min, obserwując stabilność ciśnienia. To podejście minimalizuje zużycie pompy i wydłuża żywotność siłowników. W efekcie zyskasz system, który pracuje cicho i efektywnie przez cały sezon grzewczy.

Identyczny przepływ na pętlach rozdzielacza

Stosowanie tego samego przepływu, np. 2 l/min, na wszystkich pętlach rozdzielacza prowadzi do nierównomiernego ogrzewania. Każda pętla ma unikalne parametry inną moc, długość i opory hydrauliczne więc jednolita wartość ignoruje te różnice. W rezultacie krótsze pętle przegrzeją pomieszczenia, a dłuższe pozostaną zimne. Zawsze indywidualizuj ustawienia rotametrów, by zachować balans w całym obiegu. To klucz do zrównoważonej pracy podłogówki.

Siłowniki na rozdzielaczu ułatwiają przełączanie pętli, ale bez korekty przepływów tracą sens. Pompy cyrkulacyjne będą pracować nierówno, co zwiększa zużycie energii. Obserwuj wskaźniki ciśnienia dynamicznego spadki sygnalizują problem. Zamiast uniformizacji, stosuj metodę sekwencyjną regulacji. Wszystkie te elementy łączą się w spójny system tylko przy zróżnicowanych wartościach.

W praktyce zauważysz, że identyczny przepływ powoduje wahania temperatur podłogi poza optimum 28–32°C. Dokumentuj każde ustawienie, by uniknąć powtórki błędu. Dzięki temu instalacja będzie działać przewidywalnie, bez niespodzianek w mroźne dni.

Organoleptyczna regulacja bez obliczeń

W starszym budownictwie po remoncie, gdzie brakuje szczegółowych obliczeń projektowych, reguluj rotametry organoleptycznie, opierając się na temperaturach w pomieszczeniach. Dotknij podłogi w kilku miejscach i użyj termometru pokojowego to proste narzędzia do oceny. Zacznij od wstępnego przepływu 1,5 l/min na wszystkich pętlach, potem koryguj wg odczuć. Ta metoda sprawdza się, gdy dokumentacja jest niepełna. Zapewnia równomierne ciepło bez drogiego sprzętu pomiarowego.

Obserwuj, jak ciepło rozchodzi się po 24 godzinach zimne strefy wymagają wzrostu przepływu. Siłowniki ustaw w tryb ręczny na czas regulacji, by izolować pętle. Pompy utrzymuj na stałej prędkości dla powtarzalności. Wszystkie pomieszczenia powinny osiągnąć komfortową temperaturę bez gorących plam. To empatyczne podejście dostosowane do realiów domowych.

Kroki organoleptycznej regulacji

  • Ustaw wstępny przepływ 1,5 l/min na pierwszej pętli.
  • Przejdź do kolejnej po ustabilizowaniu temperatury.
  • Zmierz ΔT na powrocie celuj w 5°C.
  • Dostosuj, aż podłoga będzie ciepła w dotyku wszędzie.
  • Sprawdź po 48 godzinach pełny obieg.

Regulacja od najkrótszej pętli podłogowej

Zacznij regulację od najkrótszej pętli, np. 18 m, ustawiając przepływ na 1,5 l/min to baza dla reszty systemu. Potem przechodź do dłuższych, jak 44 m czy 50 m, korygując w górę lub w dół wg potrzeb mocy. Ta sekwencja zapobiega dominacji krótkich obiegów nad długimi. Rotametry stabilizują się szybciej, gdy idziesz od małego do dużego. Wszystkie przepływy zyskują na spójności.

Użyj wykresu do wizualizacji zalecanych wartości pokazuje, jak przepływ rośnie z długością przy stałej mocy.

Po ustawieniu najkrótszej, zamknij siłowniki na pozostałych i przetestuj izolację. Pompy dostosuj do nowego obciążenia. To krok po kroku buduje równowagę hydrauliczną.

Długości pętli do 65 m mieszczą się w normie, ale zawsze priorytetuj temperaturę pomieszczenia. Będzie działać płynnie przez lata.

Korekta przepływu przy zimnych pomieszczeniach

Jeśli pomieszczenie jest za zimne, zwiększ przepływ w danej pętli do 2 l/min, ale nie przekraczaj optimum ΔT. Zbyt niski poziom, np. 0,5 l/min, blokuje efektywne ogrzewanie woda stoi zamiast cyrkulować. Mierz temperaturę podłogi termometrem i koryguj co 15 minut. Siłowniki pomogą w izolacji podczas testów. Wszystkie te działania przywrócą komfort szybko.

Obserwuj powrót jeśli woda wraca za ciepła, zmniejsz przepływ lekko. Pompy na wyższej prędkości wspomagają korektę w dużych pętlach. Zawsze sprawdzaj ciśnienie na rozdzielaczu przed zmianami. To szczere podejście do realnych problemów domowych.

Po korekcie poczekaj 24 godziny i oceń całość. Zimne kąty znikną, a rachunki za ogrzewanie spadną dzięki lepszej efektywności.

Ustawienia rotametrów dla dłuższych pętli

Dla dłuższych pętli, powyżej 50 m, stosuj ostrożniejszą korektę przepływu, by uniknąć nierównomiernego rozkładu ciepła. Nie uzależniaj ustawień wyłącznie od długości priorytetem jest równomierne ogrzanie pomieszczeń. Zacznij od 1,8 l/min i testuj ΔT. Długości do 65 m mieszczą się w normie, ale dłuższe wymagają monitoringu oporów. Rotametry pokażą stabilność na bieżąco.

Użyj przepływomierzy precyzyjnych i dostosuj pompy. Siłowniki zabezpiecz przed przypadkowym otwarciem. Wszystkie dłuższe pętle zyskają na takiej delikatności. Będzie grzać równo bez hałasu.

Dokumentuj: długość, przepływ, temperaturę to podstawa dla serwisu. Przyszłe korekty pójdą gładko.

Regulacja przy pracującej pompie i zaworach

Reguluj rotametry przy pracującej pompie, z otwartymi zaworami mieszającymi, monitorując ciśnienie i temperaturę powrotu. To symuluje realne warunki pracy instalacji. Ustaw prędkość pompy na 50–70% maksimum na start. Siłowniki trzymaj otwarte na regulowanej pętli. Wszystkie przepływy ustabilizują się naturalnie.

Po wstępnej regulacji sprawdź system po 24–48 godzinach, korygując na podstawie rzeczywistych temperatur podłogowych. Celuj w 28–32°C wszędzie. Dokumentuj ustawienia dla archiwum. To kończy proces zrównoważonej podłogówki.

Sprawdzenie końcowe

  • Przejrzyj wszystkie rotametry.
  • Zmierz ΔT na każdej pętli.
  • Dostosuj pompy jeśli potrzeba.
  • Zanotuj dane w tabeli.

Pytania i odpowiedzi: Jak ustawić rotametry w podłogówce

  • Jak ustawić początkowy przepływ w rotametrach ogrzewania podłogowego?

    Ustaw przepływ na podstawie zapotrzebowania mocy danej pętli grzewczej, a nie jej długości typowo 1,5–2 l/min w większości projektów. Nie stosuj identycznego przepływu na wszystkich pętlach; każda wymaga indywidualnej regulacji.

  • Od jakiej pętli zacząć regulację rotametrów?

    Zacznij od najkrótszej pętli (np. 18 m) ustawiając 1,5 l/min, potem przechodź do dłuższych (44 m, 50 m, 65 m), korygując w górę lub w dół. Reguluj przy pracującej pompie, z otwartymi zaworami mieszającymi, monitorując ciśnienie i temperaturę powrotu.

  • Jak korygować przepływy na podstawie temperatury w pomieszczeniach?

    Obserwuj temperaturę organoleptycznie lub termometrem jeśli w pomieszczeniu jest za zimno, zwiększ przepływ do 2 l/min; zbyt niski (np. 0,5 l/min) uniemożliwia efektywne ogrzewanie. Priorytetem jest równomierne ogrzanie, nie długość pętli.

  • Co zrobić po wstępnej regulacji rotametrów?

    Sprawdź cały system po 24–48 godzinach, korygując na podstawie rzeczywistych temperatur podłogowych (optymalnie 28–32°C). Dokumentuj ustawienia (długość pętli, przepływ, temperatura) dla przyszłych korekt i serwisu.
